1.直螺紋套筒型式

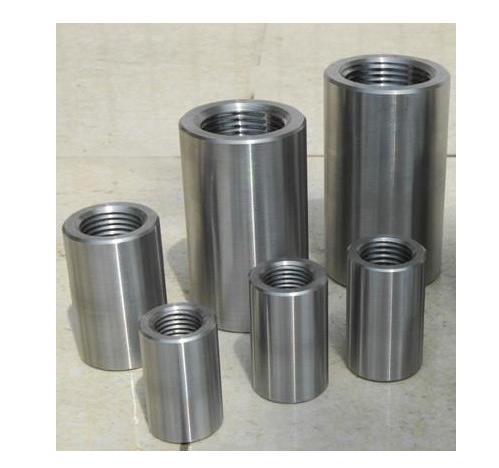

2、樣品展示

3、工藝流程

★預接：鋼筋端面平頭→剝肋滾壓螺紋→絲頭質量檢驗→利用套筒連接→接頭檢驗；

★現場連接：鋼筋就位→擰下鋼筋保護帽和套筒保護帽→接頭擰緊→作標記→質量檢驗。

4、主要施工步驟

（1）鋼筋平頭

a、平頭的目的是讓鋼筋切口端面與母材軸線方向垂直，不得有馬蹄形或翹曲，使接頭擰緊后能讓兩個絲頭對頂，更好地消除螺紋間隙。

b、宜采用砂輪切割機或其它專用切斷設備。

陜西直螺紋套筒

（2）加工絲頭

a、絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。

b、對于固定定位盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的定位盤（定位盤上打印有加工直徑）。對于可調整定位盤的設備按定位盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。

c、根據所加工鋼筋規格，調整剝肋行程檔塊的位置，保證剝肋長度達到要求值。

5、鋼筋接頭安裝

（1）安裝時用可用管鉗扳手?jǐn)Q緊，鋼筋絲頭應在套筒的中央位置，標準型接頭安裝后外漏絲不得超過2p；

（2）直螺紋接頭安裝時最小扭矩值。
